Die Münchner U-Bahn setzt elektrische Triebfahrzeuge aus drei Fahrzeuggenerationen ein, die als Baureihe A, B und C bezeichnet werden.

Typ A

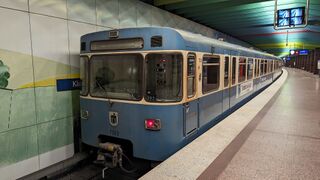

U-Bahn-Zug München Typ A2 im Oktober 1971
Typ Nummern Baujahre
A1 091–093 1967
A2.1 101–151 1970/71
A2.2 161–178 1974/75
A2.3 201–253 1978–1980
A2.5 301–348 1982/83
A2.6 351–371 1983

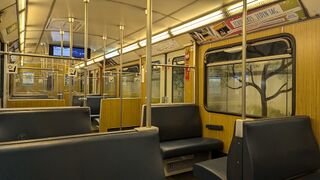

Die zwischen 1967 (drei Prototypen) und 1983 hergestellten Züge vom Typ A sind als Doppeltriebwagen (DT) ausgeführt, deren Nord- und Südteil im Normalbetrieb immer kurzgekuppelt sind. Über den Kupplungen sind die Triebwagen jeweils 37,15 Meter lang, 3,55 Meter hoch und 2,9 Meter breit. Jeder DT hat auf beiden Seiten sechs zweiflügelige Türen und eine Kapazität von 98 Sitz- und 192 Stehplätzen. Die reguläre Höchstgeschwindigkeit beträgt 80 km/h, die Motorleistung 721 kW und das Gewicht zwischen 51,6 und 53,2 Tonnen (Typ A2.5 und A2.6).

Insgesamt wurden 194 A-Züge in sechs Serien geliefert, wovon sechs Einheiten mittlerweile an die VAG Nürnberg verkauft wurden. Vier weitere Einheiten waren zwischenzeitlich nach Nürnberg verliehen, sind aber wieder zurückgekehrt. Drei Einheiten wurden nach Unfällen verschrottet, zwei Prototypen sind ausgemustert. Nach der Fußball-Weltmeisterschaft 2006 war geplant, einen nennenswerten Teil der älteren A-Triebwagen durch Einheiten vom Typ C zu ersetzen, dies verzögerte sich aber, da die C-Züge teilweise wegen Qualitätsmängeln an den Radsatzwellen vorübergehend stillgelegt werden mussten. Aufgrund gestiegener Verkehrsleistungen werden die A-Triebwagen auch weiterhin gebraucht.

Fahrzeuge des Typs A kommen gegenwärtig auf allen Linien zum Einsatz, insgesamt sind noch 179 Einheiten im Bestand der MVG.

Typ B

Typ Nummern Baujahre
B1.4 494–499 1981
B2.7 501–535 1987/88
B2.8 551–572 1994/95

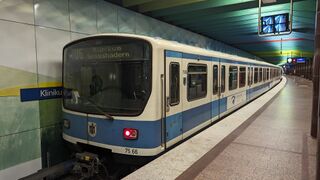

U-Bahn-Wagen vom Typ B

Die zwischen 1981 und 1995 beschafften Züge des Typs B mussten den gestiegenen Fahrzeugbedarf nach den vollzogenen und erwarteten Netzerweiterungen der 1980er-Jahre decken. Es wurden ähnlich wie beim Typ A vor der Lieferung der ersten Serienfahrzeuge sechs Prototypen geordert. Bis zur Auslieferung der Serienfahrzeuge vergingen allerdings wegen diverser technischer Kinderkrankheiten der Prototypen noch sechs Jahre, während derer noch zwei Lieferungen (A2.5 und A2.6) des bewährten, aber eigentlich schon veralteten Typs A bestellt wurden.

Die Änderungen an den schließlich gelieferten Serienfahrzeugen führten dazu, dass die Prototypen anfangs nicht in einem Zugverband mit den Serienfahrzeugen laufen konnten, so dass diese zwischen 1992 und 1995 umgebaut werden mussten, um die Kompatibilität herzustellen.

Die Abmessungen entsprechen denen der Baureihe A, optisch unterscheidbar sind die Züge vor allem durch die durchgezogene Frontscheibe des Typs B und die bei den 1994/95 beschafften 22 Einheiten (Typ B2.8) neu eingeführte Matrixanzeige als Zugzielanzeiger an der Stirnseite. Die Wagen des Typs B verfügen im Gegensatz zu den Gleichstrom-Motoren des Typs A über Drehstrom-Motoren.

Insgesamt wurden 63 Einheiten geliefert. Fünf der sechs Prototypen wurden zwischen 2005 und 2007 ausgemustert, außer Einheit 498, da diese von Siemens als Erprobungsträger für die Syntega-Technik eingesetzt wurde. Vor Ausmusterung des Wagens 7497 wurde der dazugehörige Führerstand abgetrennt und an das MVG-Museum verkauft, das diesen für den Bau eines Fahrsimulators verwendete. Die Wagen des Typ B werden auf allen Linien eingesetzt, sind aber mit der Baureihe A nicht im Regelbetrieb kuppelbar.

Insgesamt sind noch 57 Fahrzeuge des Typ B im Bestand der MVG.

Typ C

Typ Nummern Baujahre
C1.9 601–610 2000–2001
C1.10 611–618 2005
C2.11 701–721 2013–2015
C2.12 722–745 2019–2021
C2.13 746–767 2022–2024
C2.14 768–785 2024–

Generation 1

U-Bahn-Wagen vom TYP C

Nachdem die ersten Fahrzeuge des Typs A Ende der 1990er-Jahre mit 30 Jahren Betriebsdauer am Ende ihrer betriebswirtschaftlich sinnvollen Nutzbarkeit angelangt waren, begann die Beschaffung eines Typs C. Ein weiterer Beweggrund war der erhöhte Bedarf an Fahrzeugen für die Streckenverlängerungen der U1 und U3 nach Moosach und der U6 nach Garching.

Erstmals wurde ein Zug mit sechs durchgängig verbundenen Wagenkästen gebaut, der also nur in der vollen Länge (äquivalent zu drei Einheiten Typ A oder B) verkehrt, ähnlich der Baureihe H der Berliner U-Bahn. In der Werkstatt können die Sechswagenzüge bis auf einen Mittelwagen verkürzt werden, was aber in der Regel nur zu Wartungszwecken geschieht. Bei Wagenmangel verkehren vereinzelt auch Züge mit fünf Wagen, zum Beispiel während der Fußball-Weltmeisterschaft 2006 auf der U4 und im April 2007 auf der U1 und U6. Der sechsgliedrige Zug hat im ersten und letzten Wagen Reihensitze in Längsrichtung. Auch vor und hinter den Wagenübergängen befinden sich jeweils drei hölzerne Reihensitze auf jeder Seite. In den Mittelwagen sind Vis-à-vis-Sitzgruppen vorzufinden.

Diesmal verzichtete man auf Prototypen und bestellte gleich eine Lieferung von zehn Sechswagenzügen. Seit dem 11. November 2002 gingen nach diversen Verzögerungen die ersten Einheiten der neuen Wagengeneration in Betrieb, die nun auch über computergesteuerte optische und akustische Fahrgastinformationssysteme verfügen. Insgesamt gibt es zehn Fahrzeuge vom Typ C1.9 sowie acht Fahrzeuge des lediglich geringfügig abgewandelten Typs C1.10. Sie werden auf allen Linien eingesetzt, auf der U4 aber nur in seltenen Fällen, wenn dort nicht, wie meist der Fall, Kurzzüge verkehren.

Zwischen Dezember 2006 und April 2007 waren alle zehn Züge vom Typ C1.9 zeitweilig außer Betrieb, da Probleme mit den Radsatzwellen festgestellt wurden.

Generation 2

Zwischen Ende 2013 und 2015 war die Inbetriebnahme 21 weiterer Fahrzeuge in einer verbesserten Version C2 avisiert, die äußerlich und von der Innenausstattung dem C1 stark ähneln. Der Start des ersten Zuges dieser Serie erfolgte allerdings mit zweieinhalb Jahren Verspätung im Juni 2016.[1] Es bestehen Optionen auf insgesamt 46 weitere Fahrzeuge dieses Typs.

Auch diese Züge wurden als Sechswagenzüge bestellt. Durch eine Reduzierung der Anzahl der Sitzplätze bietet der Innenraum dann Platz für 940 Fahrgäste, in Vergleich zu 912 bei den Modellen C1.9 und C1.10. Mit dieser Bestellung will die Münchner Verkehrsgesellschaft ihre Angebotsoffensive mit dichteren Taktfolgen von 2½ auf 2 Minuten auf Teilstrecken umsetzen sowie die ältesten Fahrzeuge vom Typ A ersetzen.

Die Fahrzeuge vom Typ C2 entsprechen äußerlich und konzeptionell weitestgehend dem 2002 erstmals eingesetzten Typ C1 (Serien C1.9 und C1.10, insgesamt 18 Züge = 108 Wagen). Der C2 weist dabei im Wesentlichen folgende Veränderungen gegenüber dem C1 auf:

  • Vergrößerte Stehplatzbereiche in den Übergangsbereichen zwischen den Wagen, dadurch wird besserer Fahrgastfluss und höhere Kapazität erhofft
  • Durchgängig Polstersitze anstatt hölzernen Längssitzen
  • Farbige LED-Leuchtbänder in den Türkanten (zur besseren Erkennbarkeit des Öffnungs- und Schließvorgangs)
  • Veränderte Kopfform
  • Höhere Bauart-Geschwindigkeit: 90 km/h anstatt bisher 80 km/h
  • Höhere Leistung: 3360 kW anstatt bisher 2400 kW
  • Geringere Instandhaltungskosten und verbesserte Diagnosemöglichkeiten für raschere Störungsbehebung
  • Ausstattung mit Videoüberwachung, Fahrgastfernsehen und Brandschutzeinrichtungen bereits ab Werk
  • Vorrüstung für fahrerlosen Betrieb (Fahrerstand könnte entfallen bzw. reduziert werden; dadurch dann höhere Kapazität)

Einsatz

Auf allen Linien außer der U4 verkehren tagsüber fast ausschließlich Züge bestehend aus drei Doppeltriebwagen der Typen A oder B oder einem Triebzug vom Typ C. Bei schwächerer Auslastung, zum Beispiel im Früh- und Spätverkehr, verkehren sogenannte Kurzzüge aus nur zwei Doppelwagen der Typen A oder B. Die Zuglänge wird auf den Zuganzeigebildschirmen angezeigt, die Halteposition der Kurzzüge ist den Bildschirmen und Hinweisbeschriftungen am Gleis entnehmbar.

Während einiger Großeinsätze kam es zum vorübergehenden Wagenaustausch zwischen der U-Bahn Nürnberg und München, z. B. während der Olympischen Spiele 1972, des Nürnberger Christkindlesmarktes 1978 oder des Papstbesuchs 1980. Die erste Wagengeneration in Nürnberg war ursprünglich mit den Zügen vom Typ A baugleich, spätere Umbauten verhindern mittlerweile ein Kuppeln der Züge.

Alle Züge haben eine zugelassene Höchstgeschwindigkeit von 80 km/h, die mittlere Reisegeschwindigkeit der Münchner U-Bahn beträgt 36 km/h.

Das Münchner U-Bahn-Netz ist ebenso wie das in Wien bereits seit seiner Inbetriebnahme mit dem Kurzschleifensystem LZB 500 (LZB 502/512) ausgestattet. Im Gegensatz zum Wiener U-Bahn-Netz verzichtete man nicht auf ortsfeste Signale. Bis Mitte der 1990er Jahre wurde ausschließlich von Hand nach ortsfesten Signalen (FO) gefahren. Erst danach wurde die Linienzugbeeinflussung abschnittsweise, damals noch mit hell geschalteten Signalen, aktiviert. Im Regelbetrieb wird tagsüber mit LZB gefahren. Abends ab 23 Uhr bis Betriebsschluss und jeweils der erste Zug morgens wird von Hand und unter Beachtung der ortsfesten Signale gefahren, auch damit die Fahrer im Handfahrbetrieb (sog. „Fahren nach ortsfesten Signalen (FO)“) geübt bleiben. Früher wurde nach 21 Uhr sowie sonntags von Hand gefahren. Es ist dabei vorgeschrieben, dass jeder Fahrer eine bestimmte monatliche Anzahl an Fahrstunden nach ortsfesten Signalen erreichen muss.

Beim „Fahren nach LZB“ bedient der Fahrer nach dem Aufstarten bzw. nach jeder Zugabfertigung gleichzeitig zwei Starttasten. Anschließend überwacht der Fahrer den Gleisraum, bedient die Türen, übernimmt die Zugabfertigung und steht für den Störungsfall bereit. Dabei kann der Fahrer sowohl manuell anhand der im Fahrerstand angezeigten Maximalgeschwindigkeit als auch mit Automatischer Fahr- und Bremssteuerung (AFB) fahren; ortsfeste Signale sind in beiden LZB-Fahrweisen dunkelgeschaltet. Die zugnummernabhängige Umschaltung zwischen „Fahren nach ortsfesten Signalen (FO)“ und „Fahren nach LZB“ erfolgt stellwerkseitig, das heißt inzwischen per Fernsteuerung von der U-Bahn-Betriebsleitzentrale aus. Bei Störungen der Zugsicherung wird manuell auf Ersatzsignal gefahren.

Die Münchner U-Bahn ist standardmäßig mit 78 m langen LZB-Schleifen ausgestattet, die im Gefälle der Regelfahrtrichtung entsprechend verlängert werden. Dadurch wird zumindest in Regelfahrtrichtung der LZB-Standardbremsweg über stets drei LZB-Schleifen gewährleistet; eine weitere LZB-Schleife dient der sicheren Abstandshaltung. Dabei kann ein nachfolgender Zug auf bis zu 80 Meter auf einen an einem Bahnsteig stehenden oder aus dem Bahnsteig ausfahrenden Zug aufrücken. In der LZB können zusätzliche Haltepositionen festgelegt werden. Im Bereich der Bahnhöfe werden aufgrund der Bahnsteiglänge von 120 m die LZB-Schleifen so angeordnet, dass am jeweiligen Ausfahrsignal ein Durchrutschweg von 96 m in der Ebene resultiert.

Erwogen wurde zeitweise außerdem, die sogenannte „fahrerlose Wende“ nachzurüsten und somit die an Endhaltestellen nötige Wendefahrt ohne Fahrer durchzuführen. Die Motivation hierfür sind kürzere Wendezeiten, die zu Kosteneinsparungen führen würden.[2]

Da die Elektrik in den Kupplungen der Fahrzeuge nur halbseitig ausgelegt ist, können alle Züge nur in eine Richtung gekuppelt werden. Dies führt zu der oben erwähnten Besonderheit des Nord- und Süd-Endes einer Strecke. Das „Nordende“ eines Zuges kann nur mit dem „Südende“ eines anderen gekuppelt werden. Deshalb gibt es im gesamten Netz keine Gleisanlage, die das Drehen des Zuges ermöglicht (also keine Dreiecksfahrten).

Spezialfahrzeuge

Zum Transport von Baumaterialien, Gleisen oder neuen Rolltreppen stehen einige Schwerkleinwagen mit Kran sowie eine Diesel- und zwei Akkuloks mit Flachwagen, Schotterwagen und Wagen mit aufgebauter Hebebühne zur Verfügung. Neben einigen weiteren Spezialfahrzeugen besitzt die Münchner Verkehrsgesellschaft einen auf den Namen „Schlucki“ getauften Staubsaugerzug (VakTrak), der in der Betriebsruhe sukzessive das Gleisbett von Dreck und Müll reinigt. Der 56 Meter lange Spezialzug durchfährt das Netz mit einer Geschwindigkeit von bis zu 10 km/h und hat dabei einen Reinigungsluftdurchsatz von 300.000 m³/h. In Deutschland ist dieser Zug bisher einmalig.[3]
